故障簡介：本例故障為遠程協助電纜故障測試。本套電纜故障測試儀購買與2005年，已經使用10余年，電纜儀性能良好。但是，由于測試操作人員變化，本次測試人員對故障測試過程經驗較少，對儀器基本操作比較熟悉。
測試步驟：根據客戶介紹，本次測試是380V低壓電纜，相間接地故障，相與地、相與零線絕緣良好電纜長度100多米。

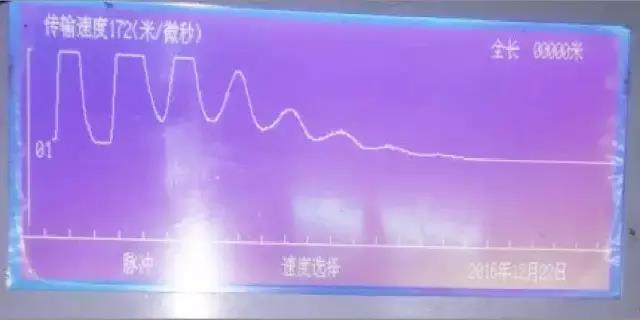

客戶首先用脈沖法測試，發過來測試波形，讓我確認測試波形是否正常，以及測試波速如何確定，波形如何判斷？測試波形如圖1所示：

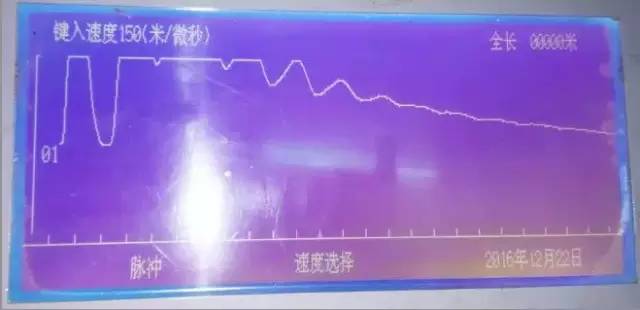

圖1測試波形，有經驗的測試人員判斷，波形是基本正常的，可以做基本的電纜全長判斷。主要問題是，測試輸入振幅過大，經過調整后，測試波形如圖2所示：
圖2是經過網絡指導后，測試人員測試的脈沖法測試波形。這個波形相當標準，波速選擇也準確。作為電纜全長判斷，已經沒有任何問題。但是，作為100多米長的電纜，這個測試波形就有明顯缺陷，經過詢問，是測試人員不熟悉閃測儀脈寬功能，重新調整到0.2微秒脈寬測試后，測試波形如圖3所示：

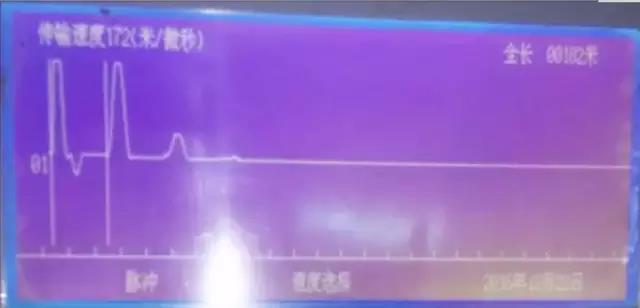

圖3的脈沖法測試波形，與圖2相比，更加標準，測試人員確定的光標，也非常準確，電纜全長182米，與實際電纜長度相符。經過網絡指導，用脈沖法分別測試AB、AC、CB、OA、OB、OC ，測試波形基本一致，說明電纜沒有純粹的短路，電纜也沒有斷相。電纜全長已經確定，電纜故障距離不能確定。
經過詢問，客戶說電纜沒有接頭，所以圖3中的小負反沖波形，就值得懷疑，可以確定疑似故障反射，必須用高壓沖閃法才能確定。
測試人員對負反沖波形進行了定位，定位距離79米，定位波形如圖4所示：
圖4測試波形，是經過輸入振幅調整，脈寬調整才可以測試到的波形。所以，故障測試中，要熟悉儀器各種旋鈕、按鍵的功能，多方調整，多次比較，才可以快速判斷故障點。圖中的測試數據，可能是接頭反射，也可能是故障點阻值過小，但是又沒有形成死接地故障 的微小反射，對故障測試是個參考數據。完全確定故障點，要靠高壓沖閃法測試波形確定。
本例故障中，測試人員對沖閃法測試不是很熟悉，直接高壓定點， 后在大概90米處，找到了故障點，與疑似故障距離79米比較接近，適于粗測正常誤差范圍。要完全了解分析測試數據，就必須要靠高壓沖閃法測試波形才可以。
對于初次接觸電纜儀的用戶，需要了解，脈沖法閃測儀，測試高壓電纜與測試低壓電纜，測試原理、測試方法完全一樣。很多用戶，對于低壓電纜測試，不敢用沖閃法加高壓測試，只用電纜耐壓試驗的試驗電壓標準加壓 ，是難以測試到故障點的。沖閃法測試，只要被測試電纜絕緣不好，短路接地，沖閃法電壓加到10KV左右，瞬間的高壓沖擊，對電纜的損傷微乎其微，可以忽略不計。對于絕緣好著的電纜，嚴禁用沖閃法測試加壓，防止電纜擊穿損壞。

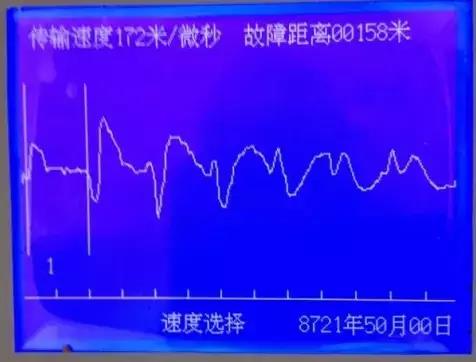

沖閃法測試，福建一客戶測試的，典型的現場測試波形以及光標定位如圖5所示 ：

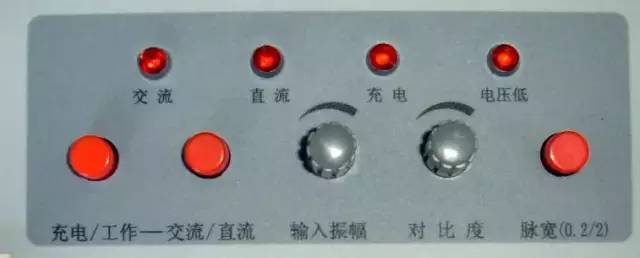

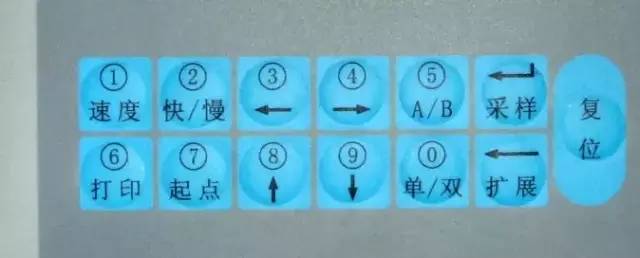

閃測儀面板調整旋鈕如圖6所示，閃測儀按鍵如圖7所示：

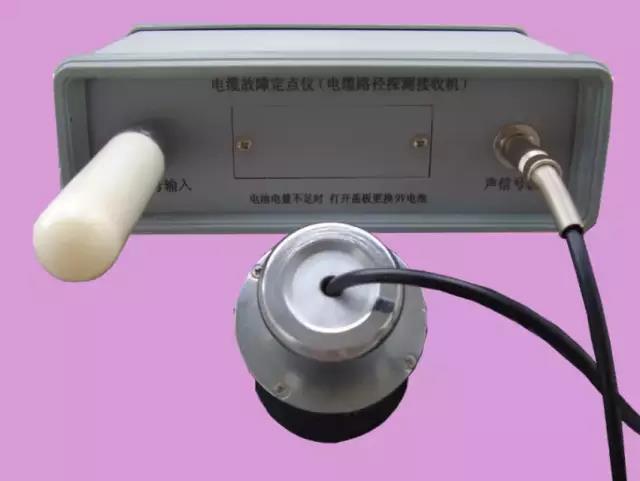

定點儀與定點探頭，定點儀與同步接收天線連接方法如圖8所示：
電纜故障測試，是一門專業性、技術性，實踐性都很強的技術工作，測試人員，必須詳細閱讀：《電纜故障測試儀使用說明書》，《電纜故障測試儀測試波形分析培訓教材》，《電纜故障測試儀操作流程圖解分析培訓教材》，《電纜故障測試沖閃法試驗視頻》，《電纜故障測試儀沖閃法接線圖》等等培訓資料。
