通信【電纜故障測試儀】說明書
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀

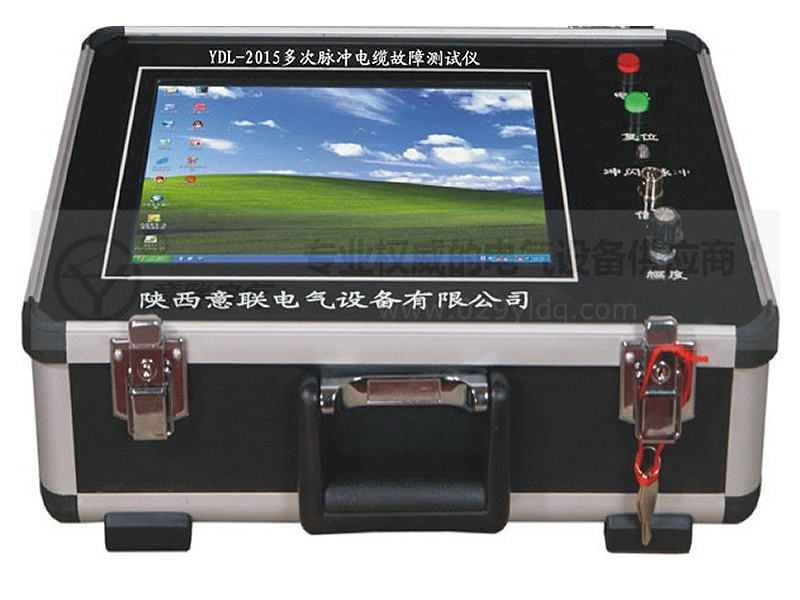

通信電纜故障測試儀產品簡介：
陜西西安意聯電氣電纜故障測試儀設備生產廠家專業生產通信電纜故障測試儀，通信電纜故障測試儀是采用現代微電子技術研制成功的高科技的電纜故障全自動綜合測試產品。具有脈沖反射和智能電橋兩種測試方法，適用于測量電力電纜、市話鉛皮電纜、全塑電纜、用戶皮線的斷線、混線、地氣、絕緣不良、接觸不良等故障的準確位置。是縮短故障查找時間、提高工作效率、減輕線路維護人員勞動強度的得力工具。線路查修人員也可以用其進行線路工程驗收和檢查電纜電氣特性。
通信電纜故障測試儀產品特性：
◆ 結合了脈沖反射測試法和智能電橋測試法，可以測試斷線、混線、絕緣不良等各種類型的故障。電橋法只適用于通信電纜。
◆ 具有自動測試功能，只需按動一次按鍵，故障點即可找到。
◆ 保留有手動測試功能。
◆ 采用中文菜單技術，易于掌握和使用。
◆ 具有兆歐表和歐姆表功能，能夠測試絕緣電阻和環路電阻。此項功能質只使用與通信電纜
◆ 可以長久保存10個測試波形，關機后不丟失，部分替代打印機功能。
◆ 采用自動增益和自動阻抗平衡技術，替代繁瑣的電位器調節。
◆ 液晶顯示屏具有背光功能，即使在晚上也能進行測試。
◆ 采用可充電鋰電池，智能充電，無需值守。
◆ 體積小，重量輕，便于攜帶。
通信電纜故障測試儀產品參數：
a．脈沖反射測試法：
◆ 大量程8km，可以根據電纜長度選擇適合的量程。
◆ 測試盲區：0m
◆ 測試精度：
量程小于2km時為1m
量程大于2km時為8m
◆ 脈沖寬度：80ns-10μs自動調節
◆ 阻抗平衡自動調節
◆ 增益調節：自動和手動相結合
b．智能電橋測試法（適用于通信電纜）：
◆ 能夠測試絕緣不良電阻大值：100МΩ
◆ 測試精度：±1%×電纜全長
◆ 能夠測試電纜大長度：9999m
◆ 可以分三段輸入，可以輸入線徑0.3mm-0.99mm
c．通信電纜故障測試儀
◆ 充電時間約3個半小時
◆ 充滿后連續工作時間5小時
◆ 體積：230×150×160
◆ 重量：2Kg
