【電纜故障測試儀】使用過程中的注意事是什么
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀

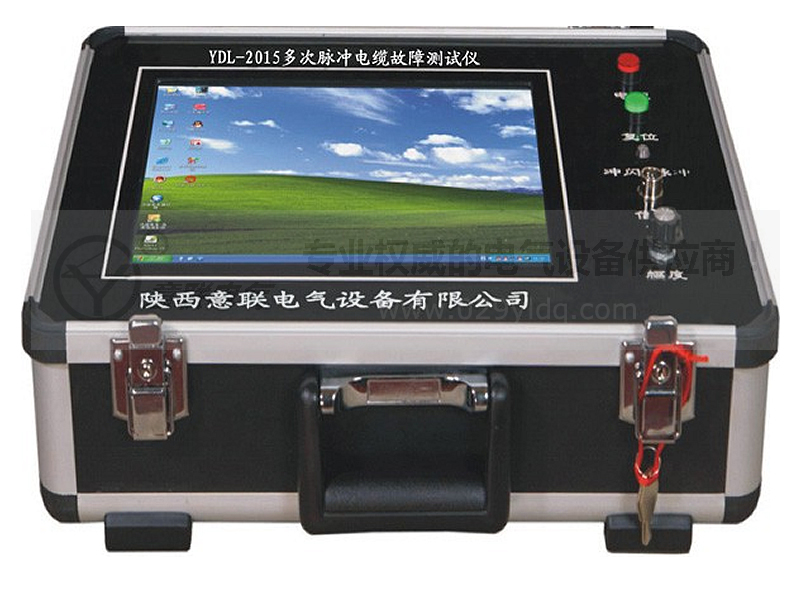

【電纜故障測試儀】使用過程中的注意事是什么：電纜故障測試儀是一套綜合性的設備。用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的準確測試。還可以測試電纜路徑、埋深，以及電波測速，核定電纜長度等，并可建立電纜檔案以便日常維護管理。
使用過程中的注意事項：
a.脈沖法測試時，注意要甩掉局內所有設備，在外線上進行測量。
b.使用閃絡法測試時，必須將觸發工作方式開關置于“閃絡”位置。
c.在使用直閃法或沖閃法測試時，要注意人身安全及設備安全。必須接好地線。
d.在閃絡法測試結束后，切斷電源，拆除本儀器與高壓測試裝置的連接線，再對高壓電容器和電纜的所貯電荷進行放電。放電時，應先加限流電阻R限制放電電流以使電流緩慢放電，待電容器上電壓降低后，再直接對地放電電路中電阻為零，瞬間放電電流可高達幾百安培，將發生嚴重的設備或人身事故。
e.在直閃法測試過程中，必須注意監視故障的泄漏電流若電流突然增大，故障閃絡現象未曾出現，應立即降低試驗電壓，改用沖閃法測試。
電纜故障測試儀的暢通和電力的輸送有賴于電纜線路的正常運行。一旦線路發生障礙，就會造成通信和電力的中斷，如不能及時查出故障并迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因此，維護人員應當在工作過程中注意保證電纜故障測試儀能正常運行。
后，附上目前使用范圍比較廣的電纜故障測試儀的具體參數供大家參考：
a.測試距離：單端測試距離≤10千米
b.短測試距（盲區）：小于V/15（米）
其中：V電波在被測電纜中的傳播速度
c.測試誤差：相對誤差：≤±2%；juedui誤差：故障點在千米以內≤15米
故障點在千米以上≤20米
d.讀數分辨率：V/60米
其中：V電波在被測電纜中的傳播速度。如：“油浸紙電纜”，電波傳播速度為160m/us儀器的讀數小分辨率為2.66米，即屏幕上光標每移動一點，讀數變化2.6米。
e.電源：AC 220V±10% 50Hz
f.環境條件： 溫度：0℃～50℃ 相對濕度：80%±5%
g.主機體積：350×250×200（mm）
h.主機重量：5kg
